BMS en Ecuador: qué es y cómo automatiza un edificio
Qué es un BMS, en qué se diferencia de la domótica, qué sistemas supervisa y cómo iniciar un proyecto de automatización de edificios en Ecuador.
Un edificio de oficinas, un hotel o un condominio no fallan de golpe. Se degradan: un chiller que arranca a las cinco de la mañana aunque nadie llegue antes de las ocho, luminarias encendidas en pisos vacíos, un tablero que nadie mira hasta que se dispara. Cada uno de esos detalles es pequeño. Sumados durante un año, son la diferencia entre un edificio caro de operar y uno que se administra solo.
Un BMS —Building Management System, sistema de gestión de edificios— es la capa que hace visible y gobernable todo eso desde un solo lugar.
BMS, inmótica y domótica no son sinónimos
Conviene separar tres términos que se usan como intercambiables y no lo son:
Domótica es automatización de vivienda. Su métrica de éxito es la experiencia: que las escenas funcionen, que la casa se sienta cómoda, que el usuario no piense en la tecnología.
Inmótica es automatización de edificios del sector terciario —oficinas, hoteles, comercios, salud, educación—. Su métrica es operativa: costo de operación, disponibilidad de los servicios y confort medible para muchos ocupantes a la vez.
BMS es el sistema concreto que implementa la inmótica: el software, los controladores y la red que supervisan y comandan las instalaciones del edificio.
La diferencia práctica no es de tamaño sino de propósito. Una casa grande con Control4 sigue siendo domótica. Un edificio de tres pisos con un BMS es inmótica. Uno optimiza experiencia; el otro, operación.
De qué se compone un BMS
Cuatro capas, de abajo hacia arriba:
1. Campo — sensores y actuadores. Sondas de temperatura y humedad, sensores de CO₂ y de presencia, medidores de energía y de caudal, contactos de estado. Del lado que actúa: válvulas motorizadas, variadores de frecuencia, contactores, compuertas de aire, drivers de iluminación. Esta capa es la que determina la calidad de todo lo demás: un BMS no puede controlar lo que no mide, y no puede medir bien con sensores mal ubicados.
2. Control — controladores DDC. Equipos de control digital directo que ejecutan la lógica localmente: secuencias de arranque, encadenamientos, enclavamientos de seguridad, curvas de regulación. Que la lógica sea local importa: si se cae el servidor de supervisión, el edificio debe seguir operando.
3. Comunicación — protocolos. BACnet (normalizado como ISO 16484-5) es el más extendido en automatización de edificios; Modbus aparece constantemente en medidores, variadores y equipos de energía. Según el proyecto también entran KNX en iluminación y sombras, o MQTT y OPC UA hacia capas analíticas. Aquí se decide si el edificio queda abierto o cautivo de un fabricante.

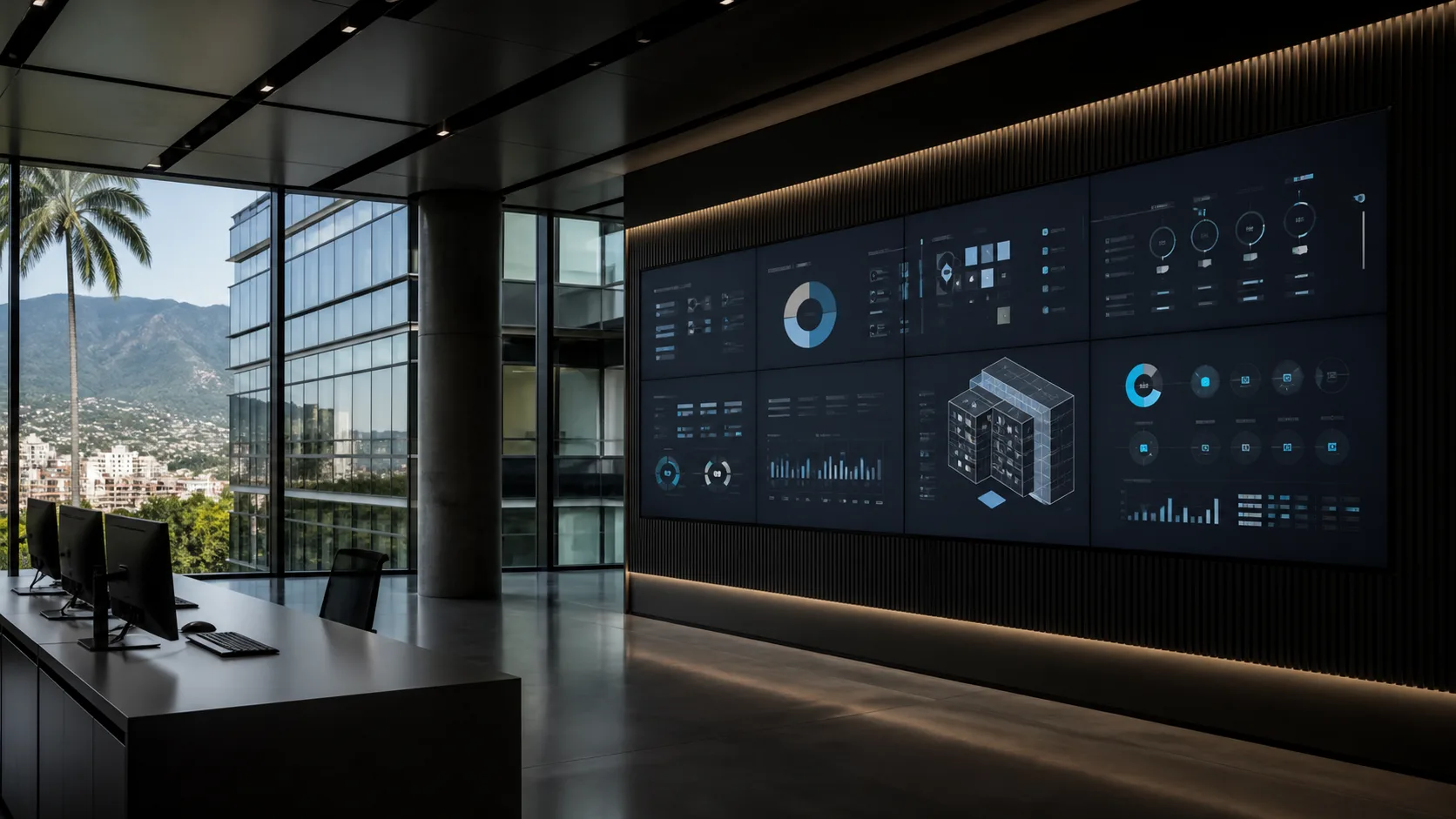

4. Supervisión — software. Sinópticos, tendencias históricas, alarmas jerarquizadas, programación horaria y reportes. Es la capa que ve el operador, y la que suele venderse primero; en realidad es la que menos vale si las tres de abajo están mal resueltas.
Qué sistemas supervisa un BMS
En un edificio típico en Ecuador, el alcance razonable incluye:
- Climatización: chillers, manejadoras, fan coils, sistemas VRF, ventilación y extracción. Casi siempre es donde está el mayor consumo y el mayor margen de mejora.
- Iluminación: horarios, sectorización, sensores de presencia y aprovechamiento de luz natural. Frecuentemente sobre una capa DALI-2.
- Energía eléctrica: medición por tablero, factor de potencia, demanda, estado de generadores, UPS y transferencias.
- Agua y bombeo: niveles de cisterna, presión, horas de bomba, consumo por zona.
- Accesos y videovigilancia: integración de eventos, no reemplazo de las plataformas especializadas.
- Transporte vertical: monitoreo de estado y alarmas de ascensores.
Una precisión que conviene hacer desde el inicio: el sistema de detección y alarma contra incendios no se “controla” desde el BMS. Es un sistema certificado e independiente por razones normativas. Lo que se hace es interconectarlo para que el BMS reciba su señal y ejecute lo que sí le corresponde —parar ventilación, liberar accesos, presurizar escaleras—. Confundir supervisión con control en este punto es un error serio de diseño.
Casos de uso por tipo de edificio
Oficinas y coworking. Horarios por piso, control por zona y medición por arrendatario. La automatización paga cuando hay ocupación variable, que es casi siempre. Es la extensión natural de lo que ya describimos en automatización de oficinas.
Hoteles. Integración entre el sistema de reservas y el control de habitación: una habitación no vendida no necesita estar climatizada. Es uno de los casos donde el retorno es más directo y más fácil de sustentar.
Comercios y retail. Horarios de apertura, iluminación de vitrina, climatización de sala de ventas y control de cámaras de frío. Aquí la continuidad del servicio pesa tanto como el consumo.
Condominios y edificios residenciales. Áreas comunes, bombeo, iluminación perimetral, generadores. El beneficio suele ser tan administrativo como energético: la administración deja de depender de rondas manuales.
Industria ligera y centros de datos pequeños. Condiciones ambientales críticas, redundancia y trazabilidad de eventos.
Edificio nuevo frente a edificio existente
Obra nueva. Es el escenario cómodo: se especifica desde el proyecto que los equipos sean nativos en un protocolo abierto, se define la arquitectura de red junto con el diseño de redes y cableado, y se reserva espacio en tableros y rutas de canalización. Cuesta una fracción de lo que costará después.
Retrofit. Es el escenario común. El edificio ya tiene equipos de distintas marcas, épocas y protocolos, algunos propietarios. El trabajo consiste en levantar qué hay, decidir qué se integra por gateway, qué se reemplaza y qué se deja fuera del alcance en esta etapa. Un retrofit honesto se hace por fases, empezando por donde hay medición y consumo, no por donde hay sinóptico bonito.
En ambos casos vale la misma regla: la integración sale bien cuando la infraestructura de red está resuelta antes. Un BMS montado sobre una red improvisada hereda todos sus problemas.
Qué medir antes de automatizar
Automatizar sin línea base impide después demostrar nada. Antes de especificar un solo controlador conviene tener:
- Consumo eléctrico histórico: kWh mensuales y, si existe, demanda máxima en kW. Al menos doce meses.
- Horarios reales de operación frente a los horarios programados de los equipos. La diferencia entre ambos suele ser el primer hallazgo.
- Setpoints actuales de climatización y cuántas veces se modifican manualmente.
- Registro de quejas de confort por zona: dónde hace frío, dónde hace calor, a qué hora.
- Órdenes de mantenimiento del último año, correctivas frente a preventivas.
- Ocupación: cuántas personas, en qué pisos, en qué franjas.
Con esos seis datos se puede plantear un alcance defendible. Sin ellos, cualquier cifra de ahorro que alguien prometa es una suposición. Nosotros no damos porcentajes de ahorro antes de tener línea base, y conviene desconfiar de quien sí lo haga: el ahorro depende del edificio, de su envolvente, de sus equipos y de cómo se usa, no del BMS por sí solo.
Checklist para iniciar un proyecto de BMS
- Definir el objetivo dominante: costo de operación, confort, continuidad de servicio o trazabilidad. Los cuatro a la vez no es un objetivo, es un deseo.
- Levantar el inventario de equipos con marca, modelo, año y protocolo disponible.
- Establecer la línea base de consumo y operación.
- Decidir la arquitectura de protocolos y dejar por escrito el compromiso de apertura.
- Definir la sectorización: por piso, por uso o por arrendatario.
- Dimensionar la red y el espacio en tableros.
- Especificar los entregables de documentación: listas de puntos, diagramas, lógicas de control y manuales de operación.
- Incluir la puesta en marcha en el alcance contratado, no como cortesía final.
- Definir quién opera el sistema después y con qué plan de mantenimiento.
El punto 8 es el que más se omite y el que más proyectos arruina. Un BMS entregado sin puesta en marcha es un tablero de alarmas que nadie atiende.
Dónde encaja DomuLab
Nuestro trabajo parte de la ingeniería, no del catálogo: levantamiento del edificio, definición de puntos, arquitectura de red y protocolos, integración de los subsistemas y entrega documentada. Coordinamos climatización, iluminación, redes y seguridad perimetral bajo una sola lógica de operación, en lugar de dejar cuatro sistemas que se contradicen entre sí.
Y decimos que no cuando corresponde: hay edificios donde la respuesta correcta no es un BMS completo, sino medición, sectorización de iluminación y horarios bien programados. Eso también es automatización, y a veces es toda la que el proyecto necesita.
¿Estás evaluando automatizar un edificio en Ecuador? Conversemos. Revisamos qué instalaciones tienes, qué datos existen y qué alcance se sostiene con ellos — antes de proponer equipamiento.
